以下方法来自于微软github开源项目WinForms, 请放心使用 .

winForms设计器-极客中心

目前.net core下的 Windows Forms的可视化设计器(Designer)尚不可用,后续的Visual Studio 2019 Update才会支持该部分的功能。不过目前我们想在vs2019中使用 Designer,有一种临时解决方法。

可以使用Visual Studio来处理链接文件(Link files)的功能,并将其WinForms Designer用于Classic Framework (即.net Framework的Win Forms项目)。

具体的解决方法是在同一个 Solution下创建两个项目:

  • 用于设计WinForms应用程序的.NET Framework应用程序(.net Framework 项目)
  • 用于运行WinForms应用程序的.NET Core应用程序(.net core项目)

而两个应用程序(.net core项目和相应.net Framework 项目)都将引用相同的文件。
此篇文章有关于WPF的姊妹篇解决VS2019中.net core WPF 暂时无法使用 Designer 的临时方法 ,但对WPF而言实现起来比WinForms简单很多。核心思想同样是借壳~

在该方法中,只要添加新的Win Form或新的UserControl,就需要在Classic Framework WinForms项目(.net Framework的Win Forms项目)中重新设置Form文件的嵌套层级关系,推荐使用Mad Kristensen的文件嵌套扩展来完成这件事,而不是使用文本编辑器来修补项目文件(.csproj文件),建议事先安装好该vs插件。

完整步骤:

安装 vs 2019 professional 或 enterprise版本

先安装 vs 2019 professional/enterprise版本,安装好.net core 3.0 SDK,此时试着创建一个.net core下的 win forms 应用,

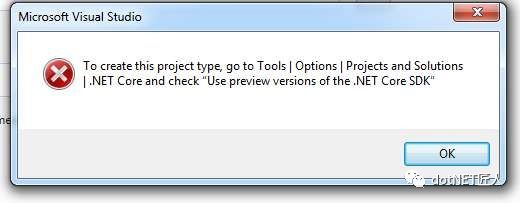

设置好相关项目名和存放路径后,会弹出:



下一步骤,勾选.NET core下的"Use preview SDK"会解决这个问题。

当然也可使用命令行/Powershell来创建。

  • 打开命令行/Powershell
  • 使用cd命令,切换到自己平时存vs项目的路径(比如我切换到D:\Coding)
  • 输入命令dotnet new winform --name "CoreFormDemo"


在vs的设置里,勾选.NET core下的"Use preview SDK"


设置完,重启vs才能生效。
此时用vs打开刚才的Solution即可。

使用vs自带的模板,选择其中的.net core forms创建项目, 取名为CoreHelloForm



此时的文件目录为:


创建.net framework项目Form: CoreHelloForm.Designer

在刚创建的Solution中使用vs自带的模板,选择其中的.net framework forms添加新的project,取名为"CoreHelloForm.Designer".img



此时Solution中的文件目录为:


将.net core Form下的Form1 重命名为 MainForm

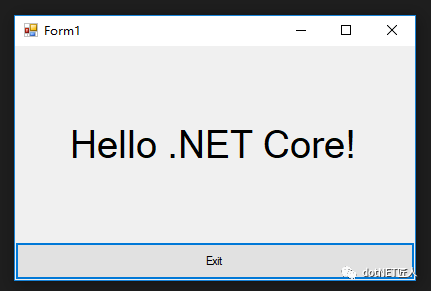

此时,选中 .net core form项目,右键选择 “Set as start up project”,按F5运行项目,可看到窗体:


然后点窗体右上角的x关闭按钮,停止运行.

测试从命令行是否能正常 build .net core项目

右键 .net core form项目,点击"Open Folder in File Explorer",



删除此处的bin 文件夹

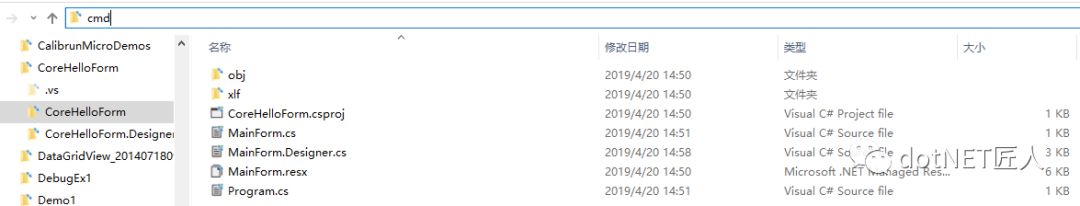

在上方地址栏输入cmd 进入命令行:


输入dotnet --version,看是否能看到具体.net core版本,如果没问题,继续下面的步骤。

输入dotnet build


此时,回到文件目录

D:\Coding\csProj\CoreHelloForm\CoreHelloForm\bin\Debug\netcoreapp3.0,双击其中的exe文件,窗体能正常打开。


删除项目CoreHelloForm.Designer中所有Form1相关的文件

接着选中.net framework项目CoreHelloForm.Designer下的Form1,右键点击"Delete",


会出现下面这个警告框,点OK

项目CoreHelloForm.Designer中以"As Link"的方式引用.net core form项目下的MainForm相关文件

选中项目CoreHelloForm.Designer,右键Add,选"Existing Item"


打开文件选择框之后,选择.net core项目CoreHelloForm下的下图中高亮的3个文件.


点击Add As Link

从Extension market下载并安装扩展 File Nesting

下载地址:

https://marketplace.visualstudio.com/items?itemName=MadsKristensen.FileNesting

下载到的文件是File_Nesting_v2.6.85.vsix, 关闭vs,双击,勾选上相应版本的vs安装即可~

使用File Nesting修改Link的MainForm相关文件的层次关系

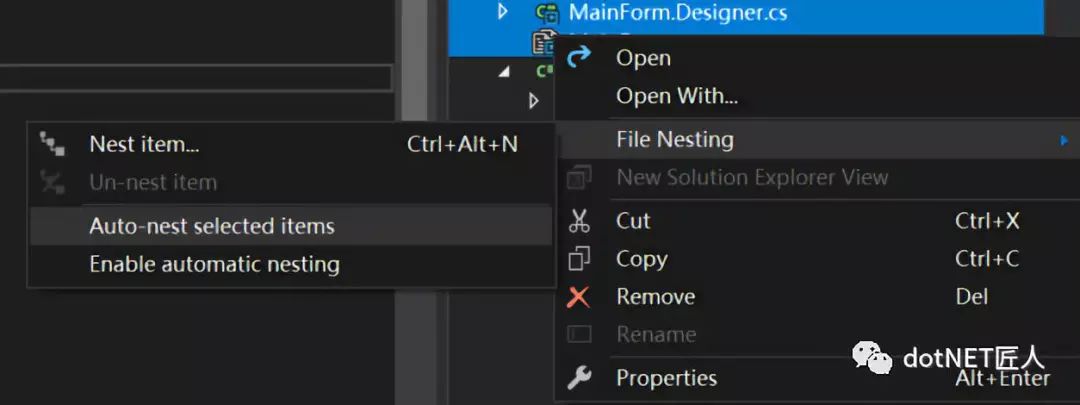

先选中文件MainForm.Designer.csMainForm.resx,然后右键点击 "File Nesting" -> "Auto-nest selected items"


再右键点击 "File Nesting" -> "Nest item",选择 MainForm


OK继续.

再进行一次重命名

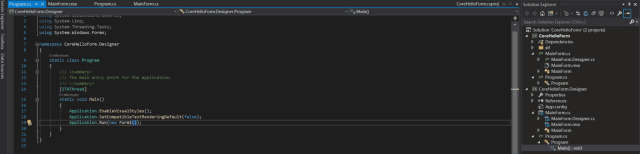

.Designer项目下的Program.cs中的Form1改为MainForm.


重设启动项项目

选中项目CoreHelloForm.Designer,右键 Rebuild, 选中.net framework项目CoreHelloForm.Designer,右键选择 “Set as start up project”.

关闭Solution中项目CoreHelloForm.Designer 中MainForm的干扰文件

此时,如果试着双击项目CoreHelloForm.Designer中的MainForm.cs,会弹出如下警告。


那是因为项目CoreHelloForm.Designer中的MainForm.cs 所Link 的与MainForm相关的文件已经在 项目CoreHelloForm 中 打开。

我们将已打开的文件中与项目CoreHelloForm.Designer中Form相关的文件都关闭掉,比如:


试用 Designer

现在,再双击项目CoreHelloForm.Designer中的MainForm.cs,就能看到 Designer 了。


此时,可以进行可视化编辑了。

比如,我做了如下几处修改:

  • 改掉 Form的 Title


  • 改掉文本框的内容.


  • 改掉窗体的图标(icon)


F5,运行的效果图为:


项目代码已推到github,欢迎Forkstar.
传送门: .netCore-WinForms_Designer , 如果觉得自己配置起来麻烦,也可以 clone 下来自己体验一把喔~

首发于:

https://www.cnblogs.com/enjoy233/p/workaround_to_use_the_designer_in_winForms_Core_App.html
